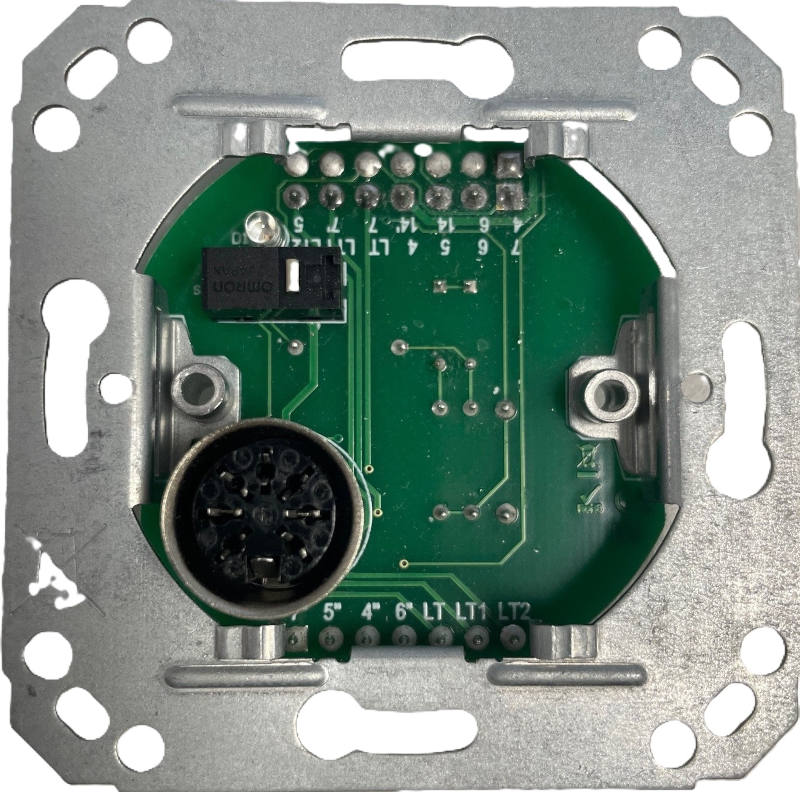

RModul m.AT MVE(Fl.Bd.) cc21

Rufmodul (Medienschiene) für den Einbau in die medizinische Versorgungseinheit.
Das Rufmodul ist die Schnittstelle von der festen zur mobilen Installation und beinhaltet die Bedienelemente für den Pflegedienst am Patientenbett.
Bis zu 6 Rufmodule können an das Zimmerterminal angeschlossen und mit einer 10-stelligen alphanumerischen Zimmer- und Bettenkennung versehen werden, die dann auf den Displays im Rahmen der Rufnachsendung angezeigt wird.
Das Rufmodul ist zusätzlich zur Ruftaste mit einer Abstelltaste für die Funktion "Rufabstellen am Bett" ausgestattet.
An die entsprechenden Steckkontakte können Birn- oder Mehrfachtaster wahlweise mit 7-poligem oder mit selbstlösendem Stecker angeschlossen werden.
Wird der Stecker aus der Einheit abgezogen, wird automatisch ein Steckerabwurf signalisiert.
Bestückung: -Ruftaste – grau – mit LED-Beruhigungslampe und Findelicht -1 Abwurfsteckvorrichtung für den selbstlösenden Stecker zum Anschluss eines Birn- oder Mehrfachtasters -1 Nebensteckkontakt für den Anschluss eines Birn- oder Mehrfachtasters – 7-polig – -1 galvanisch getrennter Nebensteck- kontakt für den Anschluss eines Diagnostikgerätes – 6-polig – -Abstelltaste – grün – kurzschlussfeste Ein-/Ausgänge für: -2 externe Ruf- oder Abstellkreise -2 externe Lichttasten

Anschlüsse: Abwurfstecker, Nebensteckkontakt (7-pol.)

Ruftaste

• Farbe: Grau
